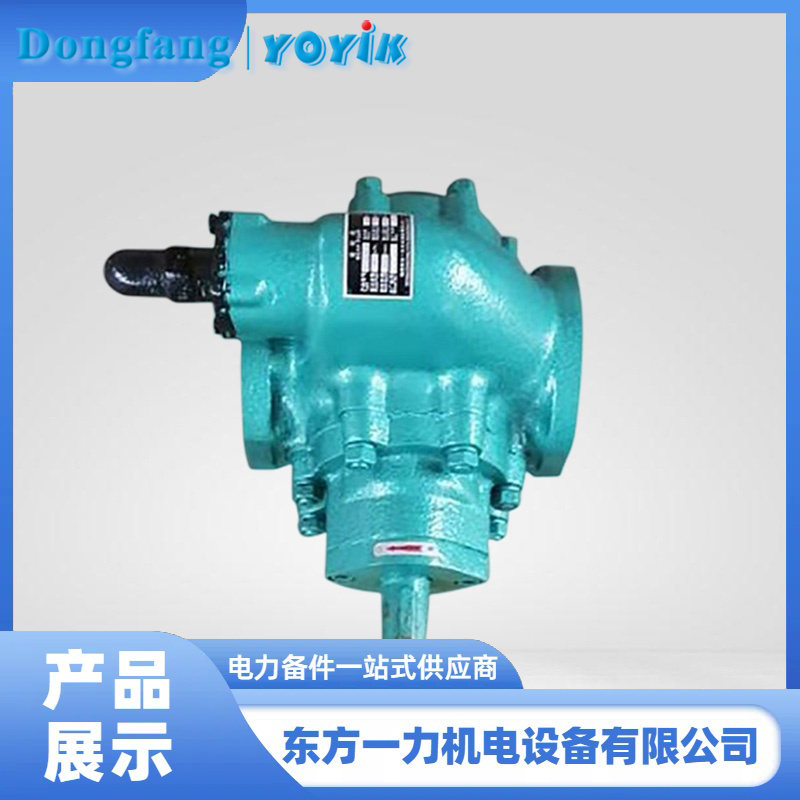

2CY-45/9-1高压密封油泵的结构设计与工作原理

齿轮传动结构

2CY-45/9-1高压密封油泵是一种容积式泵，其核心部件是一对相互啮合的齿轮。这些齿轮在泵体内旋转，通过齿轮的啮合和分离来实现液体的吸入和排出。具体结构如下：
齿轮：泵内包含一对主动和被动的旋转齿轮。齿轮经过氮化处理，具有较高的硬度和耐磨性。
泵体与泵盖：泵体和泵盖共同构成泵的工作腔，将齿轮包裹在内。
轴承套：泵内有四个轴承套，它们在泵内浮动安装，能够随工作压力的大小自动调整端面间隙。
轴端密封：用于防止液体泄漏，确保泵的密封性能。
高压输送原理
2CY-45/9-1高压密封油泵通过齿轮的相互啮合实现高压输送，其工作原理如下：
吸入过程：当齿轮旋转时，主动齿轮带动从动齿轮转动。在齿轮啮合分离时，吸入侧形成局部真空，液体被吸入泵内。
输送过程：吸入的液体充满齿轮的齿谷，随着齿轮的旋转被带到排出侧。
排出过程：在齿轮啮合时，液体被挤出，形成高压液体，并通过泵的排出口排出泵外。
压力调节：泵内四个轴承套能够随工作压力的大小自动调整端面间隙，确保泵的压力稳定，输出流量脉动小。
通过这种齿轮传动结构，2CY-45/9-1高压密封油泵能够实现高效的高压输送，适用于火力发电厂等需要高压输送的场合。
